secciones

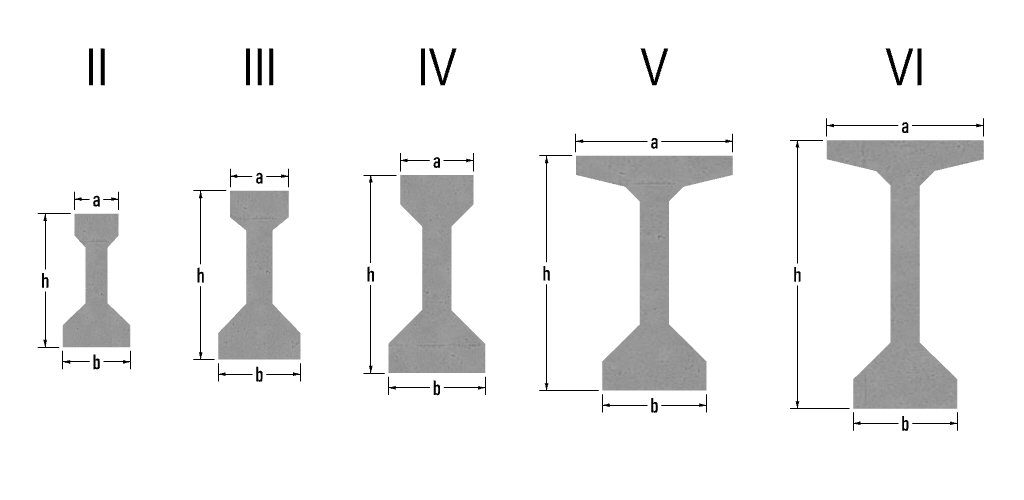

TRABE AASHTO

Su geometría optimiza la resistencia a flexión y corte, permitiendo cubrir claros medianos a largos con gran eficiencia estructural. Estas trabes están disponibles en diferentes series (Tipo II a VI), cuya selección depende del claro a cubrir, la carga de diseño y las condiciones del sitio.

APLICACIONES

PROPIEDADES GEOMETRICAS TIPO UNIDADES
IIIIIIVVVI
a304050107107cm
b4656667171
h91115135160183
LONGITUDES O CLAROS MAS USUALES
MIN/MAX 12/18 MIN/MAX 16/24 MIN/MAX 20/30 MIN/MAX 27/36 MIN/MAX 33/42 m

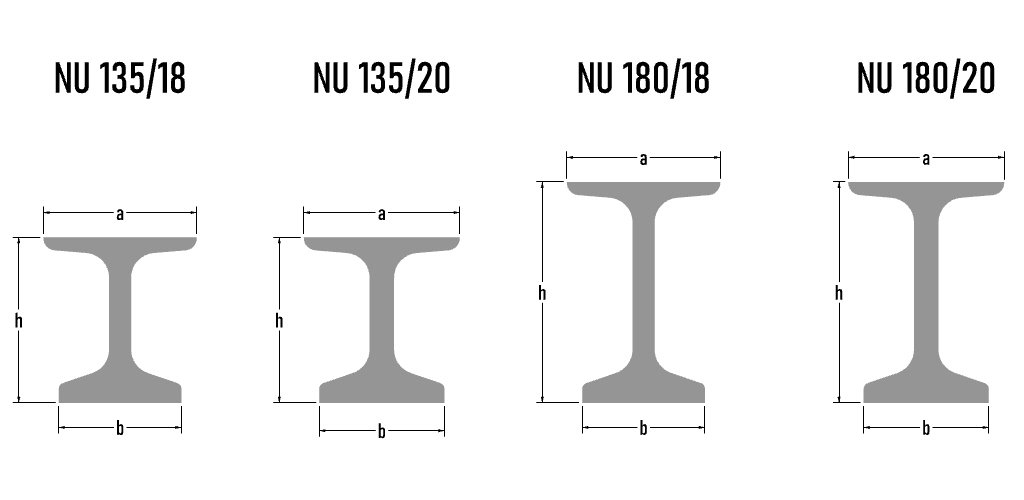

TRABE NEBRASKA

Su geometría más esbelta y ligera, permite una mayor facilidad de transporte, reducción en tiempos de instalación y un excelente desempeño ante cargas vivas.

APLICACIONES

PROPIEDADES GEOMETRICAS TIPO UNIDADES
NU-135/18NU-180/18NU-135/20NU-180/20
a125125127127cm
b100100102102
h135180135180
Alma 18182020
LONGITUDES O CLAROS MAS USUALES
MIN/MAX 20/30MIN/MAX 30/40MIN/MAX 20/30 MIN/MAX 30/40m

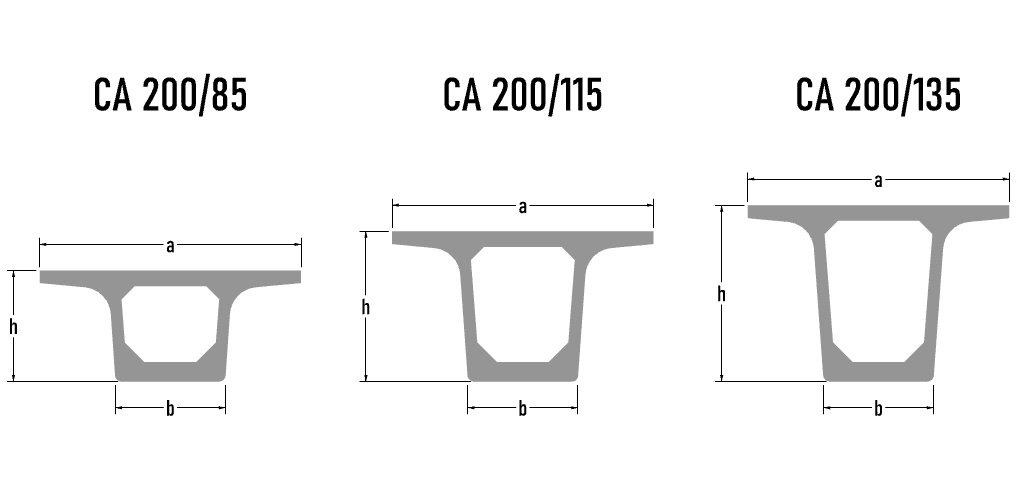

trabe cajón

Proporciona una excelente eficiencia estructural, lo que la hace ideal para puentes de gran envergadura. Además, su diseño permite un comportamiento estable ante cargas excéntricas y condiciones sísmicas, siendo una solución robusta y duradera para proyectos que requieren alto desempeño estructural.

APLICACIONES

PROPIEDADES GEOMETRICAS TIPO UNIDADES
CA 200/85CA 200/115CA 200/135
a200200200cm
b848484
h85115135
LONGITUDES O CLAROS MAS USUALES
MIN/MAX 12/14 MIN/MAX 15/18 MIN/MAX 25/30 m

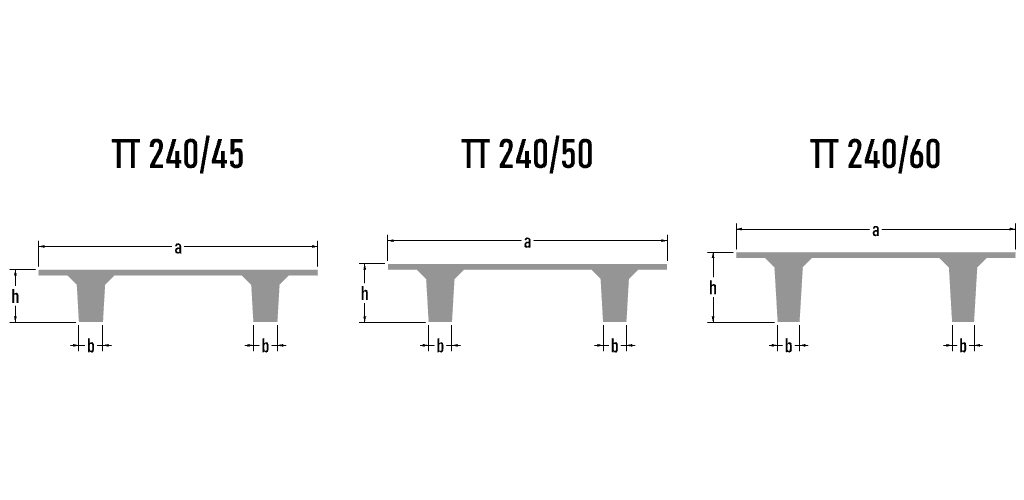

TRABE T T

Es un elemento que integra sección estructural y losa en una sola pieza, lo que la convierte en una solución altamente eficiente para sistemas de entrepiso y cubiertas. Su geometría en forma de doble T proporciona una gran capacidad de carga y rigidez con un peso optimizado, reduciendo el uso de materiales y facilitando el montaje en obra.

APLICACIONES

PROPIEDADES GEOMETRICAS TIPO UNIDADES
TT 240/45TT 240/50TT 240/60
a240240240cm
b20.720.118.9
h455060
LONGITUDES O CLAROS MAS USUALES
MIN/MAX 6/11 MIN/MAX 7/14 MIN/MAX 8/17 m

LOSA AASHTO-PCI

Este tipo de losa ofrece una solución estructural eficiente, durable y de rápida colocación. Su uso reduce significativamente los tiempos de obra, garantizando un comportamiento monolítico y seguro bajo cargas de tránsito.

APLICACIONES

PROPIEDADES GEOMETRICAS TIPO UNIDADES
SII-48SIII-48SIV-48
a121.92121.92121.92cm
h38.145.7253.34
LONGITUDES O CLAROS MAS USUALES
MIN/MAX 8/11MIN/MAX 10/14 MIN/MAX 12/17 m
